膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統原理:其基本原理就是借助水流的作用,將濕態直徑稍大于冷凝管內徑的膠球
通過冷凝管對冷凝管進行不斷的擦洗,來清楚冷凝管內壁的污垢,始終保持冷凝管的清潔。膠球注入浸泡好的裝球器,三通閥對膠球系同時通過器上的排系統內對體。注水后,打開閥(2) b、球器上切統處于注啟動膠球裝球器內膠球泵的過程:將膠球裝入打開電動(1)a、b.統引水,打開裝球氣閥排出于的氣排氣結束電動三通c。打開裝換閥,系球狀態。泵,這時的膠球在動力的驅動下由噴球器噴射只冷凝管的入口,在冷卻水流的帶動下進入冷凝管進行擦洗冷凝管,之后膠球隨水流進入收球網。
膠球回收過程:由收球網將膠球由冷 卻水中攔截。這時,關閉裝球器上的切換閥,打開電動三通閥(1)a、c,打開電動三通閥(2)a、c,膠球清洗裝置系統處于收球狀態,在膠球泵的動力下膠球被回收至裝球器中,等待下一次的循環清洗。

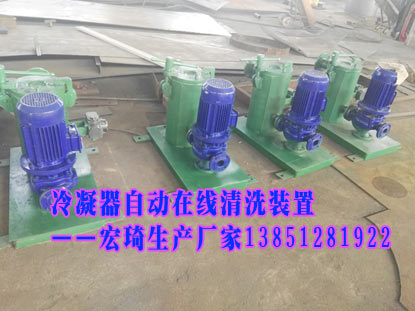

膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統組成:
裝球器(裝球室):裝球器是用于裝球、取球、觀察膠球運行狀況的裝置。此裝置設置有足夠的容積,保證海綿膠球有回旋的余地。
收球器(收球網):收球器是關鍵設備。安裝在冷凝器出水管道上,用于將膠球從冷卻水中分離并收集起來,再由膠球泵將膠球送至裝球器。收球器具有收球率高、水阻小、適應性強等優點。不銹鋼網板抗腐蝕、抗沖擊、耐老化。
分匯器:采用優質鑄鋼焊接而成,配有透明的觀察窗,能夠直觀的觀察到膠球的運行情況及質量狀態。合理分配膠球的去向,確保凝汽器兩側的清洗幾率,杜絕了因循環水兩側壓差過大引起的膠球只清洗一側的可能。
膠球泵:采用單吸臥式離心泵,具有不損球、不堵塞、運行平穩、使用壽命長等優點。泵的通流部分可以采用不同性能不銹鋼制造,適用于以不同水質為冷卻水源中央空調系統。
噴球器:噴球器把清洗膠球噴射入冷卻水管線的入口,實現了良好的膠球分配,保證每一個冷卻管都有近似相等清洗的機會和頻率。
分匯器:配有透明的觀察窗,能夠直觀的觀察膠球的運行狀況。
清洗海綿膠球:海綿膠球的膨脹 率控制在0~0.5mm之內,密度均勻、制作精良,彼此連通,光滑表皮,不易老化,無疏松、且耐磨性好。
程控系統:采用PLC控制,設計先進合理。根據客戶需要靈活設定清洗頻率。本裝置可根據現場工程需要設計制造。

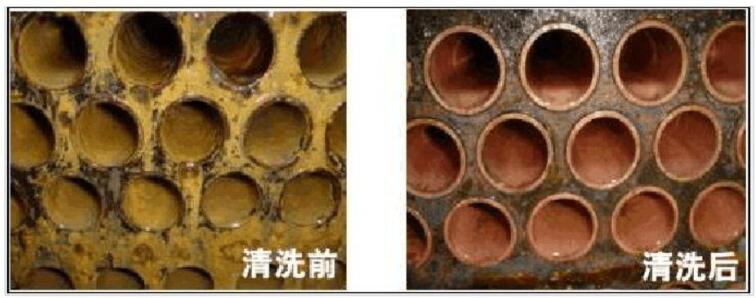

清洗效果圖
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統壽命簡析及安全性
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統無故障運行時間為10年,壽命在18年以上。系統主體使用壽命分析:
管路:焊接接頭應變疲勞,管體腐蝕磨損,18-20年(20000h-22000h)。
膠球循環泵:一般壽命在20年。
電動閥、密封件0型圈,法蘭墊圈等,更換周期為3年。電動柜電子元器件,質量可靠,維護方便。
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}經濟性分析:
以3臺750冷頓的開利冷水機組的中央空調分析,壓縮機功率均為2637KW,機組運行時間為4個月計算。我們以節能15%計,平均負荷按80%計算,每天運行24小時,以每月30天,電費每度為1.0元進行計算。則:全年可節約電費為:2637kWx80%x1小時x1.0元/度x15%x24小時x30天x4個月=911347元。
此外,加上每年的貴公司進行兩次化學清洗計算,一次按3萬元,則合計全年可用6萬元清洗,則安裝全年可產生約為91萬元的經濟效益。事實證明,用戶短時間內即可完全回收設備的全部投資成本。
