凝汽器膠球清洗裝置循環水二次濾網改造安裝方案？

        連云港市宏琦電力輔機有限公司生產技術部提供凝汽器膠球清洗裝置循環水二次濾網改造安裝方案？希望以下給使用用戶有所幫助。
一、設備現狀
        貴公司凝汽器循環水糸統上水管道上沒裝二次濾網，循環水冷卻塔填料使用時間太久，填料容易老化而脫落，生物質碎料，在風的作用下容易進入冷卻塔，給凝汽器清潔帶來很大不便，使凝汽器膠球清洗裝置不能正常投球使用，達不到凝汽器膠球清洗的預期效果。濾網內雜物越來越多，使濾網的通流面積越來越減少，水阻增大。
二、二次濾網可行性改造安裝方案:
方案(一)
        1、在凝汽器循環水糸統進水管道上實施局部安裝改造，將凝汽器進水短節進行改造，，按二次濾網本體的具體高度，在凝汽器進水短節向下合適位割開,把二次濾網本體移置割去的管道本體內，做好加強圈，先對接二次濾網的進水口反向法蘭，再連接焊好。按二次濾網的總高度，再將二次濾網的出水口反污與出水管道修復焊接，保證二濾網在線可以反沖排污。凝汽器循環水糸統進水管道的閥門能關得嚴的，可以不停機一側安裝，分兩次安裝完畢，PLC全自動控制系統，排污時間可以根據運行情況現場設計，定時排污根據循環水清潔度設計定時排污時間，正常改造工期為三個工作日。
三、強排污旋轉反沖洗二次濾網結構和工作原理：

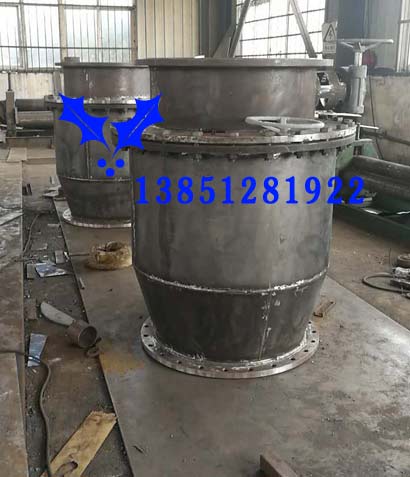

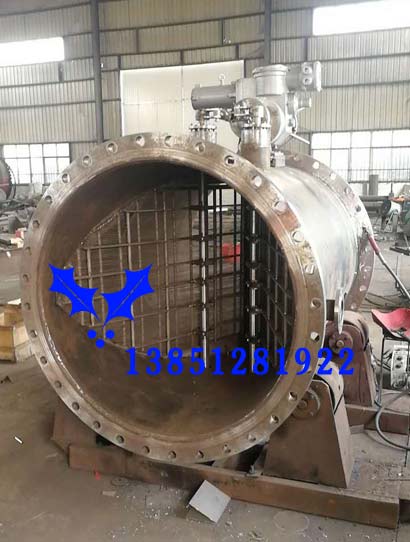

        1、自動強排污旋轉反沖洗二次濾網結構：主要由：①殼體、②電動旋轉機構、③旋轉不銹鋼網芯，④差壓變送器，⑤電動排污閥、⑥壓力表、⑦PLC控制柜(留有DCS接口)等組合件組成。PLC控制強排污旋轉反沖洗二次濾網排次污系統，可以實現現場手動操作、時間控制、差壓自動控制。例如：自動強排污旋反沖洗二次濾網排污時間控制的設置，主要考慮冷卻塔填料老化脫落，或洪峰季節水源污染嚴重，水中含塑料薄膜及各種雜草等附作物多，主要考慮強排污旋轉反沖洗二次濾網安全運行的可靠性，增設時間排污自動控制系統。
        我國現在水源污染嚴重，水中含塑料薄膜及各種雜草等附作物多、粘附力較強、冷卻塔填料老化脫落等問題，我公司專門研發加裝自動強排污反沖洗排污裝置，同時增加了雜物引流器，解決了這一難題。自動強排污反沖洗二次濾網自動情況下，在二次濾網進、岀水口上裝有差壓變送器，當水壓超過設計質時，差壓變送器將信號送給PLC模塊，PLC指令啟動旋轉網芯的電動執行機構，同時打開電動排污閥排污。當差壓值恢復至設計值時，PLC指令停止旋轉網網芯電動執行機構，隨后關閉電動排污閥，為單元化排污。為了對二次濾網實現安全保護，增設時間排污自動控制系統 ，設置排污時間為0∽999小時排污一次，當進入設計時間999小時點時，PLC指令啟動旋轉網芯電動執行機構，同時打開電動排污閥門排污，設計自動排污時間為3∽5分鐘，當時間控制排污完成 ，PLC指令關閉電動排污閥，停止旋轉網芯電動執行機構。時間排污可按此排污程序依次運行。
四、規格型號（參見附表）
規格型號 通徑DN 殼體直徑 二次濾網高度H 排污管徑 附注說明
XEW—500 500mm 712mm 1400mm ф108×4 ①網孔直徑4-8mm，水阻≤400mmH2O柱。
② 安裝位置根據用戶要求。
③ 結構外型尺寸保證通流量前提下，按用戶要求設計。
④ 網芯轉動速度按用戶要求設計。一般控制在8轉/分鐘以下。
XEW—600 600mm 812mm 1450mm
XEW—700 700mm 912mm 1550mm ф108×4
XEW—800 800mm 1012mm 1600mm
XEW—900 900mm 1112mm 1750mm
XEW—1000 1000mm 1212mm 1800mm ф133×5
XEW—1200 1200mm 1416mm 1900mm
XEW—1400 1400mm 1616mm 2000mm
XEW—1600 1600mm 1820mm 2800mm ф219×6
XEW—1800 1800mm 2124mm 3400mm
XEW—2000 2000mm 2424mm 3700mm
XEW—2200 2200mm 2524mm 4300mm
五、二次濾網的安裝說明
1、安裝措施:
        1） 我公司派技術人員及安裝人員到貴公司現場安裝，貴公司提供電焊機兩臺，氣割一套(包含氣代及壓力表、割槍) ，板手等相關工具，并派專人負責現場協助工作。
2、二次濾網安裝工期:
        待停機以后，進行設備安裝，兩臺二次濾網安裝位置相同，拆除循環水管道原二次濾網，宏琦公司按原二次濾網尺寸進行設計制造，安裝時將宏琦公司二次濾網進、出水口法蘭與原二次濾網進、出水口反法蘭對接焊好，上好墊片裝好緊固螺絲。再把電動排污閥與強排污反沖洗排污槽出口法蘭對接，將排污管道連接至地溝，大約改造時間在三個工作日。
