分析凝汽器膠球清洗裝置的重要性，汽輪機行業主力軍！
分析凝汽器膠球清洗裝置的重要性，汽輪機行業主力軍！據相關機械的保守估計，凝汽器膠球清洗裝置的市場需求近2千萬，且還在不斷增大。雖說市場需求大，但是也要凝汽器膠球清洗裝置的作用，及它的重要性，相關附件組成。
凝汽器膠球清洗裝置是汽輪機發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。
凝汽器膠球清洗裝置是汽輪發電機組在運行中對凝汽器冷卻管進行有效清洗的最佳設備也是唯一可以不停機進行清洗的設備。該凝汽器膠球清洗裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。是提高電廠經濟性，保障凝汽器安全運行不可缺少的設備，然而由于以往的凝汽器膠球清洗裝置由于設計不合理經常造成跑球、收球率低、積球等問題，使清洗不能正常運行，根本達不到清洗的效果與目的，所以經常也是各電廠的頭疼問題。
凝汽器膠球清洗裝置附件組成部分：

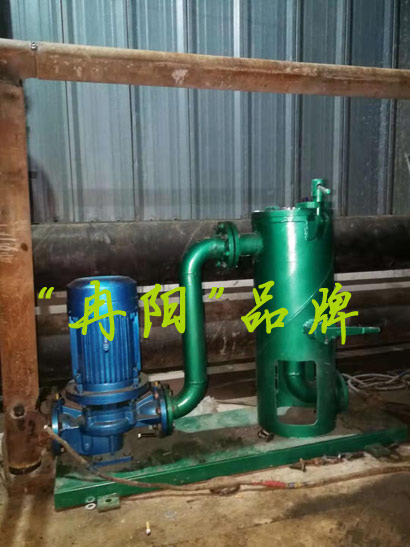

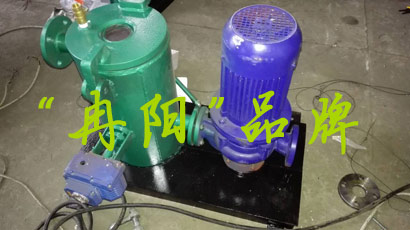

凝汽器膠球清洗裝置由收球網、裝球室、膠球泵、分匯器、閥門、管路和電器控制柜構成。另外，為了保證凝汽器膠球清洗裝置的可靠運行，防止循環水中帶有的大量雜物堵住凝汽器換熱管（銅管或不銹鋼管），應在循環水入口管上裝設二次濾網，它可以將循環水中大于7mm的雜物清除掉。
▲收球網是膠球清洗系統中的關鍵設備，它的安裝位置在于凝汽器出水管段上。收球網的主要作用是：當攜帶海綿膠球的循環水通過凝汽器管束時，海綿膠球受收球網網板阻擋，沿管道通過膠球泵被輸送至裝球室、分匯器等閥門管路，再經過循環水入口管再重新進入凝汽器進行循環使用。收球網的性能要求：既能把膠球從循環冷卻水中分離出來，同時又能不漏球、不卡球。
▲膠球泵是凝汽器膠球清洗裝置中使膠球不斷循環的重要動力源之一，膠球泵為膠球的回收和進入循環提供動力。膠球泵的工作原理：膠球泵出口壓力的設定一般略大于循環水進水母管壓力，同時膠球泵進口壓力比循環水出水母管壓力更低，所以被收球網中截住的膠球會順著壓差被“吸”進通往膠球泵進口的管路，然后膠球泵將從循環出口“吸”進來的循環水提高壓力后，連同將膠球一起送入循環水進水母管內。膠球泵的性能要求：不堵球、不切球、抗膠球磨損。膠球泵安裝時需要注意：膠球泵的入口標高應盡量降低，最好是低于收球網的膠球引出口標高，避免發生氣蝕的可能性。
▲裝球室是膠球清洗系統中用于加球、取球、存儲球及觀察球循環的裝置。裝球室由外殼、漏斗、電動切換閥等部件組成，并配有觀察窗、排氣閥和放水閥�？刂蒲b球室運行狀態的電動切換閥置于“投球”位置時，球可以自由不斷循環在系統中；當裝球室電動切換閥置于“收球”位置時，球被阻擋在裝球室內，循環水仍能通過，所以投入循環的球全部回收到裝球室中。
▲控制柜系統運行采用PLC程控系統，實現膠球清洗和網板反洗的自動切換以及故障報警與自動保護。根據用戶的要求還可以配置網板差壓檢測、膠球直徑檢測、膠球回收計數等傳感器件，實現智能化監控。
▲膠球必須質地柔軟富于彈性、氣孔均勻貫通、硬度適中，濕態比重1.00～1.10。使用的膠球濕態直徑須比冷卻管最小內徑大1.0～2.0mm，球徑磨損到不再大于管內徑時必須及時更換。膠球使用前須在水中充分浸泡24小時，凡浸泡后膨脹過多、球徑超標的膠球必須剔除、不得使用。投入運行的膠球數量應取凝汽器單側單流程冷卻管根數的8%～12%。
