膠球清洗裝置(凝汽器)-收球網改進措施及效果如何?
電廠膠球清洗裝置(凝汽器)是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。其工作原理是:借助于水流的作用,將大于凝汽器銅管內徑的海綿球擠過銅管從而擦洗管圖1膠球清洗裝置示意圖內污泥的設備,可在發電組不減負荷的情況下循環清洗,達到降低凝汽器端差、提高機組運行真空度、降低發電煤耗、減緩銅管腐蝕的目的。該膠球清洗裝置運行好壞、性能優劣影響凝汽器的清潔程度和傳熱效率。該膠球清洗裝置主要由二次濾網、收球網、裝收球室、膠球泵、分匯器及相關的閥門管路和電氣控制裝置組成。
膠球清洗裝置存在問題:
我公司電廠原膠球清洗裝置安裝后,存在以下問題,一直無法正常投運。⑴結構設計老化,與發電機組有關參數不配套。⑵收球率低(不到20%),不能保證正常的清理運行,造成凝汽器銅管附有粘泥,甚至結垢,致使汽輪機組運行真空度偏低,冬季最高真空度僅達93KPa,夏季(5~9月份)低至85KPa,為保障機組安全被迫降負荷運行,嚴重影響發電的經濟性。因凝汽器銅管結垢嚴重,真空度低,無法帶負荷,被迫停機進行化學清洗,給電廠造成了7萬元的直接損失。為此對電廠膠球清洗裝置(凝汽器)進行了改進。
收球網改進措施:

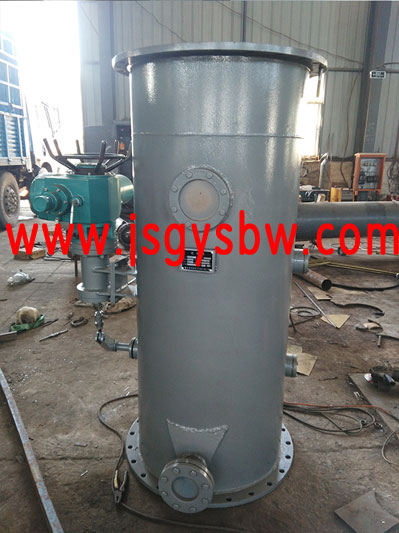

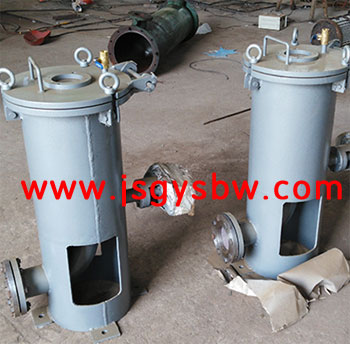

⑴收球網結構不合理是影響收球率低的關鍵因素,通過考察、論證,采用連云港市宏琦生產的收球網取代原收球網,收球網內加裝導流板,切換手柄加裝鎖定裝置。⑵膠球泵由125SS-9型,(揚程95m),改為125SS-21型(揚程21m)。
效果:
膠球清洗裝置改進后,經過生產調試,膠球回收率達到97.5%,達到了國家電力公司輔機收球網收球標準≥95%的目標。使用一年來,保持凝汽器銅管清潔從而提高機組運行真空度(1~15kPa),降低凝汽器端差,減緩銅管腐蝕,提高發電機的經濟性,同期相比,發電負荷提高,發電煤耗降低,年經濟效益提高。
