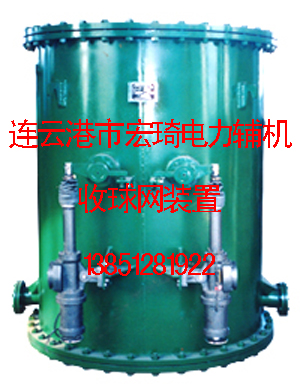

收球網是膠球清洗系統的關鍵設備,它的功能是把膠球從冷卻水中分離出來,且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上,從凝汽器流出夾帶膠球的水經過收球網時,球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動,在膠球循環運動時網板置于“收球”位置,在不投運膠球清洗時網板置于“反沖洗”位置,此時網板上的雜物被水沖走,同時又減少網板的水阻。給水泵汽輪機凝汽器膠球清洗裝置用途:膠球清洗裝置向凝汽器水側投入比凝汽器換熱管略大的膠球,膠球通過凝汽器換熱管,將沾污在凝汽器換熱管內壁的污物清除,以提高換熱管的換熱系數,從而提高凝汽器換熱效率,降低給水泵汽輪機背壓,提高整體效率
1.1 單板式收球網(SD型)
SD型單板式收球網在保持了原有收球網相對穩定性的基礎上,在內部網板及下部出球口處進行了針對性的改進設計,使得網板呈整體式結構,采用隔圈、螺桿壓緊式結構,保證各柵條間的距離及整體的強度,不夾球、不變形;出球口加裝了一套“壓頂裝置”防止網板經長期運行產生變形與出球口貼合不牢。
1.2 雙板式收球網(SQ型)
SQ型收球網是一種最新型收球網,具有以下特點:
①改變收球網的結構型式,收球時,網片呈“V”型,雜草、雜物及膠球集中于網片底部,有效地克服了跑球、卡球現象。不收球時,網片呈“A”型狀,可以對網片進行反沖洗。
②采用強制性回收膠球機構,把膠球及雜物直接送到膠球泵入口處。
③去除了關斷閥、調節閥等活動部件,使其結構簡單,操作方便且體積也比原來的收球網縮小了1/3。
④由于采取了強制回收,所以對膠球泵出力要求不高,且不受流速、流量大小的影響,膠球回收率可達95%以上。
膠球清洗裝置的安全可靠,所有傳動機構應靈活可靠,膠球清洗裝置能夠按照投運程序自動運行和手動運行,具有適應給水泵汽輪機各種工況正常運行的能力。膠球清洗裝置投運時,所有膠球在凝汽器水室中分布均勻的進入凝汽器不銹鋼管中,對管子內壁進行有效的清
