一、冷凝器在線膠球清洗裝置的部件:
1、裝球器:裝球器是用于裝球、取球、觀察膠球運行狀況的裝置。此裝置設置有足夠的容積,保證海綿膠球有回旋的余地。
2、收球器:收球器安裝在冷凝器出水管道上,用于將膠球從冷卻水中分離并收集起來,再由膠球泵將膠球送至裝球器。收球器具有收球率高、水阻小、適應性強等優點。收球器設計有檢修手孔,或設計結構方便清污檢修。收球器濾網的材質采用不不銹鋼或等同的光滑、耐腐蝕的金屬材料。收球器的過濾孔徑不小于3mm。
3、分匯器:采用優質鑄鋼焊接而成,配有透明的觀察窗,能夠直觀的觀察到膠球的運行情況及質量狀態。合理分配膠球的去向,確保凝汽器兩側的清洗幾率,杜絕了因循環水兩側壓差過大引起的膠球只清洗一側的可能。
4、膠球泵:采用單吸臥式離心泵,具有不損球、不堵塞、運行平穩、使用壽命長等優點。泵的通流部分可以采用不同性能不銹鋼制造,適用于以不同水質為冷卻水源的空調系統。軸承采用SKF。
5、發球器:噴球器把清洗膠球噴射入冷卻水管線的入口,實現了良好的膠球分配,保證每一個冷卻管都有近似相等清洗的機會和頻率。發球機應有排氣和排水機構,應有加球和放球機構。
6、分匯器:配有透明的觀察窗,能夠直觀的觀察膠球的運行狀況。

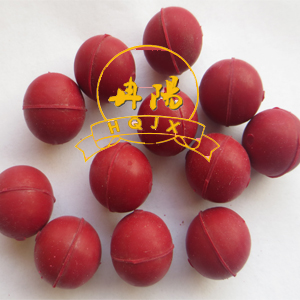

7、清洗膠球:膠球耐磨,質地柔軟富于彈性、材質均勻,氣孔均勻貫通。干態膠球直徑誤差不大于公稱直徑的±2%且不超過±0.2mm。濕態膠球視相對密度為1.00~1.15,在使用期內及5-45℃水溫下膠球直徑脹大不超標且不老化,濕態膠球直徑比冷凝器換熱管的內徑大1-2mm。膠球耐腐蝕,在壽命周期內性能不變。
8、程控系統: 采用PLC控制,PLC采用西門子品牌,觸摸屏品牌與PLC一致。根據需要靈活設定清洗頻率。裝置能接入空調控制系統。
