一、凝汽器膠球清洗系統手動控制運行
凝汽器膠球清洗系統設備運行狀態:
1、機組帶或不帶負荷。
2、一臺循環水泵在運行,水流通過凝汽器的兩個水側通道。
3、膠球清洗系統準備投運。
二、凝汽器膠球清洗裝置運行步驟
1、確保本系統的起動前檢查已經完成
2、檢查凝汽器的水側通道不在反沖洗:BTG盤上“凝汽器沖洗程序控制”的白色“正常工作”信號燈應亮。
3、按下遙控/就地的控制按鈕,將凝汽器膠球清洗系統選到就地的控制位置:在BTG盤上。
4、在就地凝汽器膠球清洗控制盤上,檢查就地控制燈是否亮:在底層凝結水泵附近。
5、在就地凝汽器膠球清洗控制盤上,為每個凝汽器水側通道進行:
1)、起動再循環泵:紅色運行指示燈應亮。
2)、將濾網選到收球位置:紅色運行指示燈應亮。
3)、將膠球收集器選到循環位置:執行機構將拉操作凸輪向前進入收球位置,紅色循環指示燈應亮,每個清洗系統大約有700個膠球,現在這些膠球應循環通過被清洗的凝汽器。
6、通過收集器觀察球的循環:收集器蓋子上有一塊玻璃。
7、清洗過程將持續60分鐘,進行凝汽器膠球清洗系統的運行檢查。
8、清洗循環完畢之后,將收集器選到收球位置:綠色燈應亮,此時收集器筐子將關閉,以收回系統中所有的球。
9、收球持續45分鐘后,再將濾網選到開啟位置:綠色指示燈應亮。
10、停止再循環泵:綠色指示燈應亮。

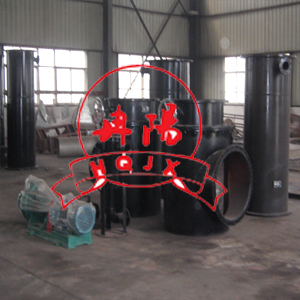

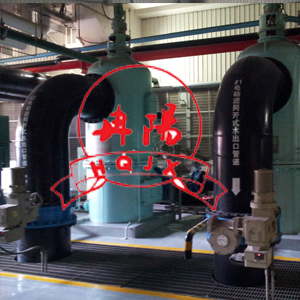

電廠凝汽器膠球清洗系統如圖所示。密度與水相近的海綿膠球(用天然橡膠或合成樹脂制成)裝入球室后,啟動膠球泵可以將膠球用比循環水壓力高的水流送入凝汽器水室。膠球直徑雖比銅管內徑大1~2mm,但因是多孔柔軟的彈性體,很容易被水流帶入銅管,并被壓縮成卵形。膠球在行進過程中抹去管壁上的污垢,流出管壁時,依靠自身的彈力彈掉表面的污垢,并隨循環水流入收球室,然后被膠球泵重新送入凝汽器。
