一、膠球清洗工作原理及現場要求
電廠凝汽器水側換熱面上污垢的積聚,不僅惡化了真空,降低了汽輪機的熱效率,而且會引起銅管腐蝕、泄漏,嚴重時會威脅汽輪機的安全運行。尋求最有效的方法防止凝汽器管側換熱面積聚污垢和在已結垢的情況下尋求理想的清洗方法,就成了各國動力工作者的一個課題。
電廠凝汽器膠球清洗的PLC控制系統可在機組運行過程中不需改變負荷的情況下進行工作,而且有能耗小、效果好、設備簡單、操作方便等優點。

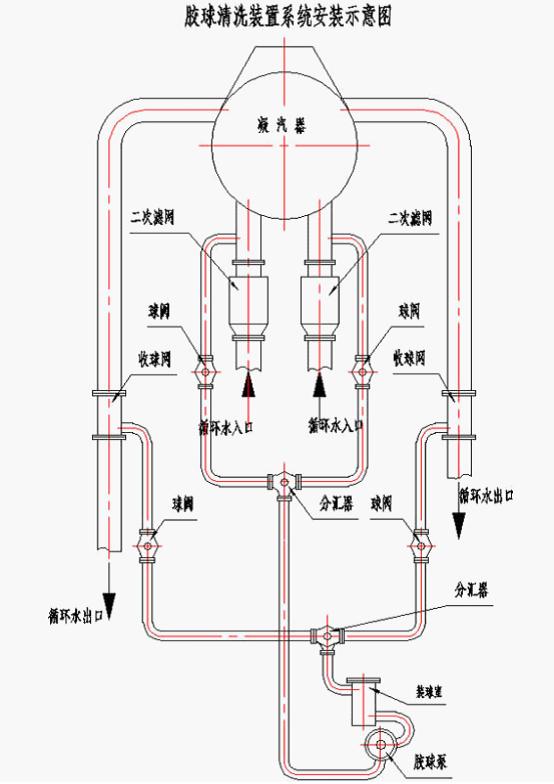

電廠凝汽器膠球清洗系統如圖所示。密度與水相近的海綿膠球(用天然橡膠或合成樹脂制成)裝入球室后,啟動膠球泵可以將膠球用比循環水壓力高的水流送入凝汽器水室。膠球直徑雖比銅管內徑大1~2mm,但因是多孔柔軟的彈性體,很容易被水流帶入銅管,并被壓縮成卵形。膠球在行進過程中抹去管壁上的污垢,流出管壁時,依靠自身的彈力彈掉表面的污垢,并隨循環水流入收球室,然后被膠球泵重新送入凝汽器。
